Plattenwärmetauscher: Montage/Demontage
Plattenwärmetauscher immer senkrecht montieren, damit eine Entleerung
beider Seiten gegeben ist. Verwenden sie bei Vibrationen, Schwingungen
oder Pulsationen Kompensatoren oder flexible Rohrleitungen, so
dass der Wärmetauscher schwingungs- und vibrationsfrei montiert ist.
Maximale Anschlusskräfte und Momente dürfen nicht überschritten werden.
Verwenden sie bei Durchmessern > 1/2" elastische Rohrverbindungen um
Temperaturausdehnungen auszugleichen. Die Rohrleitung muss spannungsfrei
mit dem Wärmetauscher verbunden sein.

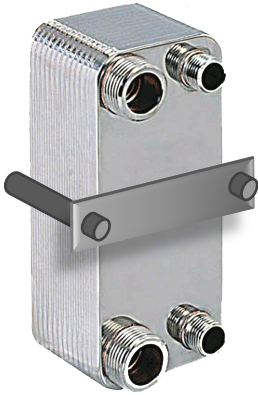

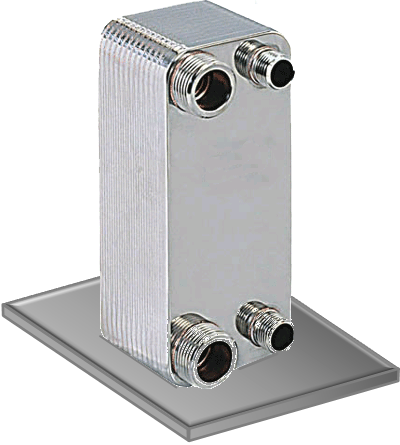

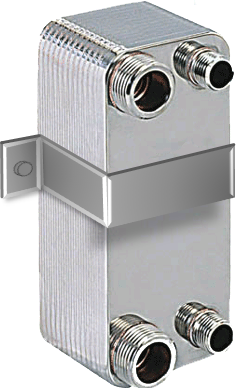

Montieren sie den Wärmetauscher aufrecht, stützen sie ihn entweder von
unten oder montieren sie ihn mit einer Blechschelle (mit einer
Gummischicht von mindestens 4 mm zwischen Schelle und Wärmetauscher).
Löten: Oberflächen reinigen und Flussmittel auftragen.
Verwenden sie bei Lötanschlüssen nur Lötzinn mit einem Mindestgehalt von
45 % Silber und schützen sie den Wärmetauscher von Innen mit einem inertem
Gas, z.B. Stickstoff, vor Oxidation. Richten sie beim Löten die Lötflamme
nur auf die Rohrleitungen. Schützen sie den Wärmetauscher mit einem nassen
Tuch vor Überhitzung, zu starke Erhitzung zerstört den PWT.
Der Wärmetauscher darf nur im kalten und
drucklosen Zustand demontiert werden.
Die Montage und Demontage des Wärmetauschers darf nur durch fachkundiges
Personal durchgeführt werden. Bei dem Umgang mit den Wärmetauschern sind
Arbeitshandschuhe zu tragen.
Max. Kräfte und Drehmomente
|
| Anschluss |
Scherkraft
kN |
Druckkraft
kN |
Biegemoment
Nm |
Torsionsmoment
Nm |
1/2" |
7 |
2 |
16 |
100 |
3/4" |
10 |
2,5 |
20 |
115 |
1" |
11 |
4 |
45 |
155 |
1 1/4" |
14 |
6 |
87 |
260 |
1,5" |
16 |
8 |
100 |
350 |
| 2" |
21 |
14 |
255 |
600 |
2 1/2" |
44 |
18 |
290 |
1400 |
Plattenwärmetauscher: Wartung
Verwenden sie zur Reinigung bei Raumtemperatur nur schwache Säuren, z. B. 5%-ige
Phosphor-, oder 4%ige Oxalsäure und pumpen sie die Säure/Lauge mehrmals
entgegengesetzt der Betriebsrichtung durch den
Wärmetauscher, lassen sie die Säure nicht über längere Zeit im
Wärmetauscher stehen. Nach der Reinigung muss der Wärmetauscher gründlich mit
Wasser ausgespült werden. Verwenden sie beim Umgang mit Säuren geeignete
Schutzhandschuhe und eine Schutzbrille.
Plattenwärmetauscher: Betrieb
Verwenden sie für beide Seiten Filter mit einer Maschengröße <= 500
µm
damit die Kanäle nicht durch Fremdkörper verschlossen werden oder Metall-
und Rostpartikel zur Lochkorrosion führen. Treffen sie
für den Betrieb alle notwendigen Vorkehrungen zum Schutz vor Verbrennungen
und Verbrühungen. Die angegebene maximale Betriebstemperatur und der
angegebene maximale Betriebsdruck darf nie überschritten werden. Der
Temperaturunterschied darf maximal 100 Kelvin betragen, bei größeren
Temperaturunterschieden treten thermische Spannungen auf, die zu Rissen in den Platten nahe der Lötstelle führen.
Übermäßige Druck- und Temperaturschwankungen sind zu vermeiden. Der
Wärmetauscher ist durch ein Überdruck- / Sicherheitsventil zu schützen.
Schützen sie den Wärmetauscher vor Frost.
Verwenden sie bei größeren Volumenströmen Strömungswächter.
Kontrollieren sie den Wärmetauscher nach Inbetriebnahme und regelmäßig
während des Betriebs.
Plattenwärmetauscher, Dichtungen und Zuleitungen können undicht werden.
Stellen sie daher den Wärmetauscher in einem geeigneten Raum mit
Bodenablauf/Auffangwanne auf, so dass Undichtigkeiten keinen Sach- oder
Personenschaden verursachen können. Diesbezüglich keine Haftung für Sach-
oder Personenschäden.
Ventile müssen langsam geöffnet und geschlossen werden da der
Wärmetauscher durch Druckspitzen sonst beschädigt werden kann.
